В промышленности, ЖКХ, энергетике и водном хозяйстве точный учёт объёма перекачиваемой жидкости — ключевой фактор эффективности, экономии ресурсов и соблюдения нормативов. Одним из самых надёжных решений для измерения расхода в полностью заполненных напорных трубопроводах являются высокоточные электромагнитные расходомеры. Благодаря отсутствию подвижных частей, устойчивости к загрязнениям и высокой точности они завоевали доверие инженеров по всему миру.
Принцип работы электромагнитного расходомера
Устройство основано на законе электромагнитной индукции Фарадея: при движении электропроводной жидкости через магнитное поле в ней возникает ЭДС, пропорциональная скорости потока. Датчики фиксируют это напряжение и преобразуют его в объёмный расход.
- Не требует механических элементов в потоке — нет износа и засорения;
- Подходит только для жидкостей с электропроводностью ≥ 5 мкСм/см (вода, сточные воды, химикаты);
- Точность измерений достигает ±0,2–0,5% от показаний;
- Работает при полном заполнении трубопровода — обязательное условие.
Преимущества высокоточных моделей

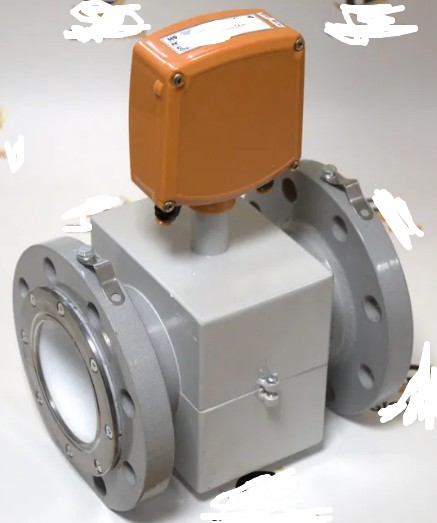

Современные электромагнитные расходомеры Мастерфлоу МФ превосходят аналоги по ряду параметров:
- Стабильность показаний: не зависят от плотности, вязкости, температуры и давления жидкости.
- Минимальные гидравлические потери: внутренний диаметр сенсора совпадает с трубой — нет сужений.
- Долговечность: отсутствие движущихся частей обеспечивает срок службы до 15–20 лет.
- Цифровая интеграция: поддержка протоколов Modbus, HART, возможность подключения к АСУ ТП.
Основные сферы применения
Электромагнитные расходомеры незаменимы там, где важны точность и надёжность:
- Водоканалы и очистные сооружения: учёт подачи питьевой воды и отведения стоков.
- Теплоэнергетика: измерение расхода сетевой воды в системах теплоснабжения.
- Химическая и пищевая промышленность: контроль подачи агрессивных или вязких сред (при использовании инертных покрытий — PTFE, керамика).
- Металлургия и горнодобывающая отрасль: работа с абразивными суспензиями благодаря износостойким материалам.
Критерии выбора прибора
При подборе расходомера важно учитывать:
- Диаметр трубопровода: модели доступны от DN10 до DN3000 и более.
- Тип жидкости и её проводимость: убедитесь, что среда соответствует требованиям прибора.
- Условия монтажа: необходимы прямые участки до и после сенсора (обычно 5D до, 3D после).
- Степень защиты: для улицы — не ниже IP67, для взрывоопасных зон — сертификаты ATEX/IECEx.
Особенности эксплуатации
Чтобы прибор работал долго и точно, соблюдайте рекомендации:
- Обеспечьте полное заполнение трубопровода — наличие газовых пробок искажает показания.
- Правильно заземлите корпус и жидкость (через заземляющие кольца или электроды).
- Проводите периодическую поверку согласно требованиям законодательства (обычно раз в 4–6 лет).
- Избегайте установки рядом с мощными источниками электромагнитных помех.
Заключение
Высокоточные электромагнитные расходомеры — это современное, надёжное и экономически выгодное решение для учёта жидких сред в напорных системах. Их применение позволяет не только точно контролировать технологические процессы, но и снижать потери, оптимизировать потребление ресурсов и соответствовать экологическим и промышленным стандартам. При правильном выборе и монтаже такой прибор станет «невидимым стражем» эффективности вашего производства.
