Сварочные столы: виды, конструкция и выбор

Сварочный стол — это не просто поверхность для работы, а ключевой элемент сварочного поста, обеспечивающий точность, безопасность и удобство при сборке металлоконструкций. От его качества зависят геометрия изделий, скорость работ и даже ресурс инструмента. На рынке доступны решения от простых гаражных моделей до высокоточных промышленных столов с координатной сеткой и заземлением. Подробнее о том, как выбрать подходящую модель, можно узнать на сайте. В статье — обзор видов, конструкций, материалов и рекомендации по выбору для разных задач.

Назначение сварочного стола

Основная функция сварочного стола — надёжная фиксация заготовок в нужном положении во время сварки. Помимо этого, он выполняет ряд дополнительных задач:

• Обеспечивает ровную и устойчивую рабочую поверхность;
• Служит частью электрической цепи при подключении массы сварочного аппарата;
• Позволяет точно выравнивать детали с помощью вспомогательных приспособлений (уголков, прижимов, кондукторов);
• Защищает пол и оборудование от искр, брызг расплавленного металла и термического воздействия;
• Упрощает сборку сложных конструкций за счёт наличия отверстий, пазов и координатной разметки.

Основные виды сварочных столов

В зависимости от назначения и условий использования выделяют несколько типов конструкций:

1. Гаражные (бытовые) столы

Простые и бюджетные модели, часто изготавливаемые самостоятельно. Представляют собой стальную плиту, установленную на металлический каркас. Подходят для мелкого ремонта, изготовления заборов, каркасов и неответственных конструкций. Обычно не имеют точной разметки и дополнительных крепёжных элементов.

2. Профессиональные модульные столы

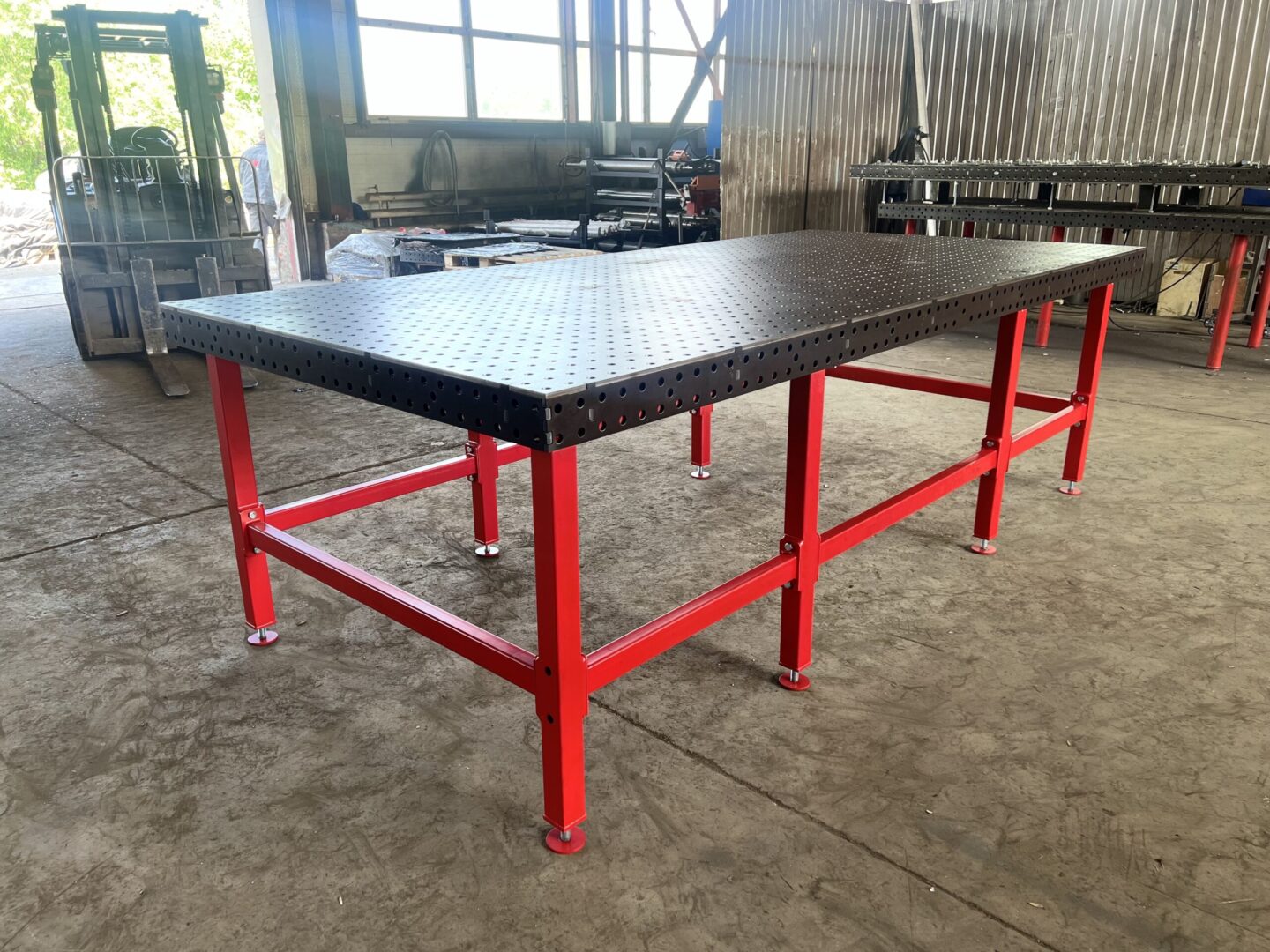

Используются в мастерских и небольших производствах. Отличаются наличием координатной сетки, резьбовых отверстий, Т-образных пазов и совместимости с универсальными зажимами. Позволяют быстро и точно собирать изделия по чертежу. Многие модели имеют сменные вставки и регулируемые опоры.

3. Промышленные прецизионные столы

Применяются на крупных предприятиях, в авиа- и автомобилестроении, судостроении. Изготавливаются из высококачественной закалённой стали с минимальным допуском по плоскостности (до 0,05 мм/м). Оснащаются системой заземления, вакуумными или магнитными фиксаторами, а также интегрированными системами вентиляции и охлаждения.

Материалы и конструкция

Качество сварочного стола напрямую зависит от материалов и технологии изготовления.

Рабочая поверхность

Наиболее распространённые варианты:

• Сталь Ст3 или аналоги — доступный и прочный материал, толщиной от 10 до 30 мм. Подходит для большинства задач, но со временем деформируется от термических нагрузок.
• Закалённая инструментальная сталь — устойчива к истиранию и деформации, сохраняет плоскостность даже при интенсивной эксплуатации.
• Чугун — обладает отличной теплоёмкостью и виброгасящими свойствами, но тяжёлый и хрупкий.
• Керамические или композитные плиты — применяются в специализированных системах для сварки алюминия или титана, где важно избежать электрического контакта.

Каркас и опоры

Каркас обычно изготавливается из профильной трубы или швеллера. Важно, чтобы конструкция была жёсткой и устойчивой. Промышленные модели часто имеют регулируемые по высоте опоры с антивибрационными подушками.

Ключевые элементы конструкции

1. Координатная сетка — наносится на поверхность для точного позиционирования деталей. Шаг обычно составляет 50 или 100 мм.
2. Резьбовые отверстия или Т-пазы — позволяют использовать стандартные зажимы, упоры и кондукторы.
3. Система заземления — металлический зажим или шина для подключения клеммы массы сварочного аппарата.
4. Термостойкое покрытие — некоторые столы покрываются специальной краской или керамическим составом для защиты от брызг.

Как выбрать сварочный стол?

При подборе учитываются следующие факторы:

• Тип работ — для мелкого ремонта подойдёт простой самодельный стол, для серийного производства — модульная система с точной разметкой.
• Габариты изделий — рабочая поверхность должна быть на 20–30% больше максимальной заготовки.
• Требуемая точность — если важна геометрия (например, при изготовлении рам или шасси), нужен стол с допуском по плоскостности не более 0,5 мм/м.
• Место установки — в гараже допустимы тяжёлые конструкции, в мобильной мастерской — предпочтение лёгким и складным моделям.
• Бюджет — цены варьируются от нескольких тысяч рублей за самодельную конструкцию до сотен тысяч за промышленные системы.

Самостоятельное изготовление: плюсы и минусы

Многие мастера изготавливают сварочные столы своими руками. Это позволяет сэкономить и адаптировать конструкцию под конкретные задачи. Однако есть и риски:

• Отсутствие контроля плоскостности — возможны перекосы;
• Недостаточная жёсткость каркаса — вибрации и деформации;
• Отсутствие стандартных креплений — сложность в использовании готовых приспособлений;
• Нарушение электробезопасности при неправильном подключении массы.

Если решено делать стол самостоятельно, рекомендуется использовать толстую сталь (минимум 16 мм), жёстко сваренный каркас и обязательно проверить горизонтальность уровнем.

Сварочный стол — это не вспомогательный, а центральный элемент рабочего места сварщика. Правильно подобранная конструкция повышает точность сборки, ускоряет процесс, снижает утомляемость и обеспечивает безопасность. При выборе важно учитывать не только бюджет, но и характер работ, требования к точности и условия эксплуатации. Инвестиции в качественный стол окупаются уже в первые месяцы за счёт повышения производительности и качества продукции. Независимо от того, используется ли он в гараже или на крупном производстве, надёжный сварочный стол остаётся основой профессионального подхода к металлообработке.
