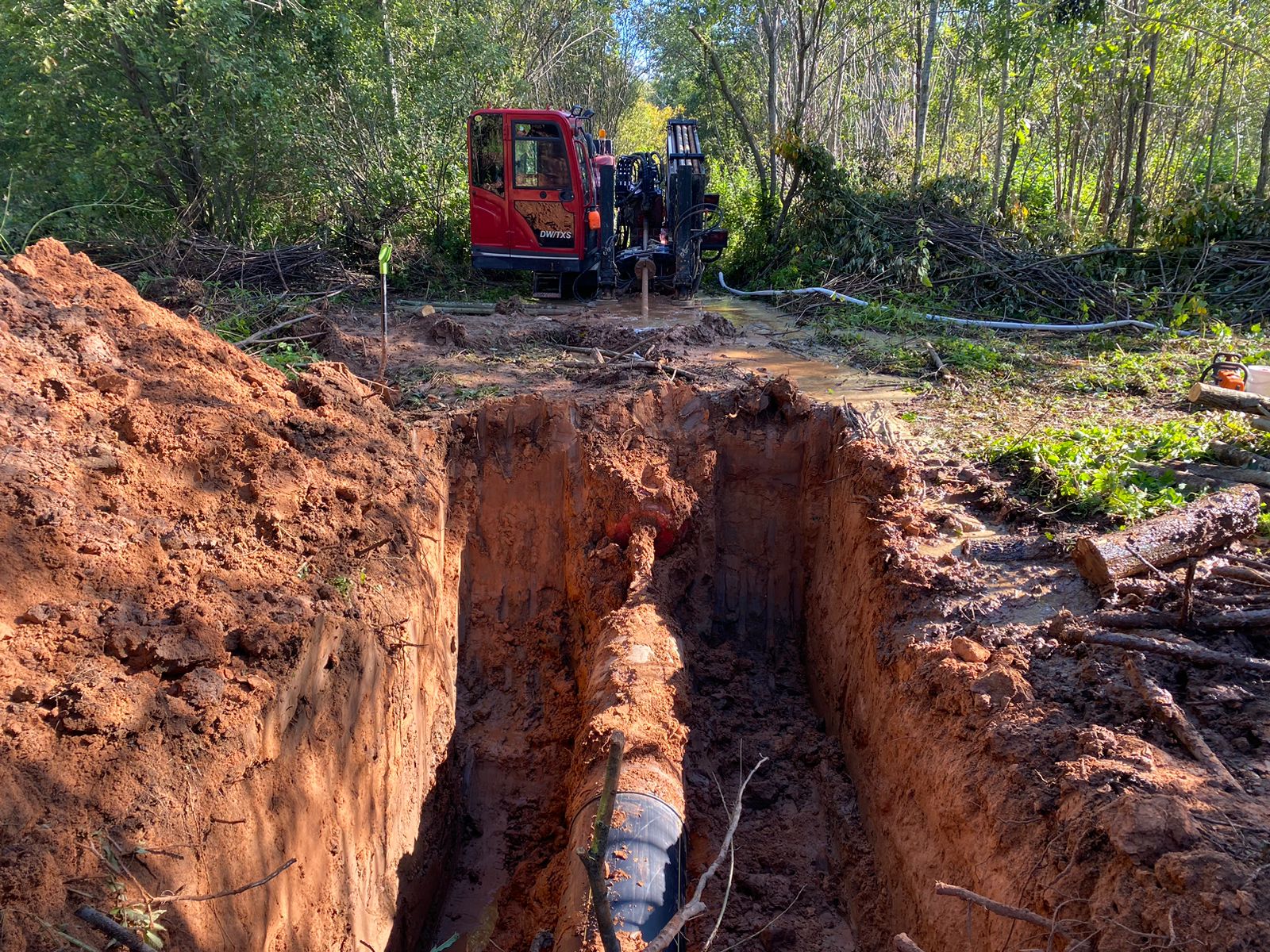

Горизонтально-направленное бурение (ГНБ) — это бестраншейная технология прокладки коммуникаций под дорогами, реками и зданиями без разрушения ландшафта. Благодаря высокой точности, экологичности и экономичности, ГНБ широко применяется в строительстве, энергетике и городском благоустройстве. Подробнее о возможностях и реализованных проектах можно узнать на сайте len-prokol.ru. В статье подробно описаны принципы работы, оборудование, этапы и сферы применения этой технологии.
Что такое ГНБ-бурение?
ГНБ — это метод направленного бурения скважины под землёй с последующим протягиванием в неё коммуникаций. Процесс осуществляется под контролем навигационной системы, что позволяет точно следовать заданной траектории даже на значительных глубинах и расстояниях. Благодаря отсутствию необходимости в рытье траншей, ГНБ особенно востребован в городских условиях, на охраняемых территориях, вблизи исторических объектов и в экологически чувствительных зонах.
Преимущества ГНБ перед традиционными методами
Использование горизонтально-направленного бурения даёт ряд неоспоримых преимуществ:
- Минимальное вмешательство в ландшафт — не требуется разрушать асфальт, тротуары, газоны или фундаменты зданий.
- Снижение сроков работ — прокладка коммуникаций занимает в 2–3 раза меньше времени по сравнению с открытым способом.
- Экономия ресурсов — отсутствуют затраты на восстановление дорожного полотна, благоустройство и вывоз грунта.
- Высокая точность — современные системы навигации обеспечивают отклонение от заданной траектории не более чем на 1–2%.
- Безопасность — снижается риск повреждения существующих подземных сетей (газ, вода, электричество).
- Экологичность — минимизируется шум, пыль и загрязнение окружающей среды.
Основные этапы ГНБ-бурения
Процесс горизонтально-направленного бурения состоит из трёх ключевых этапов:
- Пилотное бурение — выполняется с помощью буровой головки, оснащённой навигационным зондом. Оператор в реальном времени отслеживает глубину, угол наклона и направление скважины, корректируя траекторию при необходимости. На этом этапе формируется узкий пилотный канал диаметром 100–200 мм.
- Расширение скважины — пилотный канал последовательно расширяется с помощью специальных расширителей до диаметра, превышающего сечение прокладываемой трубы на 20–50%. Количество проходов зависит от типа грунта и длины трассы.
- Протяжка коммуникаций — готовая труба или кабельная муфта соединяется с последним расширителем и протягивается через скважину. Процесс выполняется под постоянным контролем натяжения и скорости.
Оборудование для ГНБ
Эффективность и точность ГНБ напрямую зависят от качества используемой техники. Основные компоненты установки:
- Буровая установка — самоходная или прицепная машина с гидравлической системой, обеспечивающей подачу и вращение штанг. Мощность установок варьируется от 10 до 500 тонн тягового усилия.
- Буровые штанги — полые стальные трубы, соединяющие буровую головку с установкой. Через них подаётся буровой раствор и передаются управляющие сигналы.
- Навигационная система — электронный зонд в буровой головке передаёт данные о положении в пространстве на пульт оператора. Современные системы работают на глубине до 30 метров и на расстоянии до 2 км.
- Система приготовления бурового раствора — смесь воды, бентонитовой глины и полимеров, которая охлаждает инструмент, выносит шлам и укрепляет стенки скважины.
- Расширители — конические или цилиндрические насадки, увеличивающие диаметр скважины до требуемого размера.
Типы грунтов и их влияние на процесс
Успешность ГНБ во многом определяется геологическими условиями. Технология наиболее эффективна в следующих типах грунтов:
- Глины и суглинки — идеальны для ГНБ: обладают хорошей связностью, легко удерживают форму скважины.
- Пески — требуют использования полимерных добавок в буровой раствор для предотвращения обвала стенок.
- Скальные породы — бурение возможно, но требует специальных алмазных или карбидных буровых головок и значительно больше времени.
Водонасыщенные или нестабильные грунты (торф, плывуны) считаются сложными для ГНБ и требуют предварительного геологического изыскания и разработки индивидуального технического решения.
Сферы применения ГНБ
Горизонтально-направленное бурение используется в самых разных отраслях:
- Энергетика — прокладка кабельных линий электропередачи и связи под дорогами, реками и железнодорожными путями.
- Газоснабжение и водоснабжение — замена и прокладка новых трубопроводов без остановки движения и перекрытия улиц.
- Нефтегазовая промышленность — строительство магистральных трубопроводов через труднодоступные территории.
- Городское благоустройство — монтаж дренажных систем, ливневой канализации, уличного освещения.
- Сельское хозяйство — прокладка ирригационных и дренажных труб на полях без повреждения плодородного слоя.
Ограничения и риски
Несмотря на преимущества, ГНБ имеет определённые ограничения:
- Высокая стоимость оборудования и квалифицированного персонала.
- Ограниченная глубина и длина проходки (обычно до 1–2 км, в редких случаях — до 3 км).
- Сложность в условиях плотной городской застройки с множеством подземных коммуникаций.
- Необходимость точного геолого-разведочного обследования перед началом работ.
Риск аварий (обрыв штанги, отклонение от траектории, прорыв скважины на поверхность) минимален при соблюдении технологии и использовании сертифицированного оборудования.
ГНБ-бурение — это передовая технология, сочетающая инженерную точность, экологическую ответственность и экономическую целесообразность. Она позволяет решать сложные задачи прокладки коммуникаций в условиях, где традиционные методы либо невозможны, либо чрезмерно затратны. С развитием навигационных систем, материалов и буровых растворов возможности ГНБ продолжают расширяться, делая его стандартом в современном строительстве подземных инженерных сетей. Правильное применение этой технологии обеспечивает не только высокое качество работ, но и сохранение городской среды, природных ландшафтов и инфраструктуры на долгие годы.
