В современном мире кабельные сети играют важнейшую роль в передаче электроэнергии, данных и сигналов. Кабельные системы обеспечивают связь между различными объектами и инфраструктурами, от электрических подстанций до интернет-провайдеров. Однако одним из главных вызовов в их эксплуатации является обнаружение и устранение обрывов кабелей. Поиск места повреждения — задача, требующая как высококвалифицированных специалистов, так и специализированного оборудования. В этой статье мы рассмотрим основные методы и технологии, используемые для поиска места обрыва кабеля.
Основные причины обрывов кабелей
Прежде чем перейти к методам поиска места повреждения, важно понять причины обрыва кабеля. Среди них могут быть:
- Механическое воздействие — прокладка кабелей в местах с активной строительной деятельностью или вблизи транспортных магистралей часто приводит к тому, что кабель может быть поврежден при земляных работах.
- Негативное влияние окружающей среды — воздействие влаги, температуры, химических веществ может ускорять износ изоляции и вести к возникновению пробоев.
- Естественное старение — с течением времени материал кабеля изнашивается, особенно если использованы некачественные компоненты или кабель эксплуатируется в тяжелых условиях.
- Избыточная нагрузка — чрезмерное напряжение в электросетях может приводить к перегреву кабелей и их обрыву.
- Грызуны и другие животные — нередко причиной повреждения могут быть крысы или другие животные, перегрызающие кабельные линии.
Методы поиска места обрыва кабеля
Обрыв кабеля может происходить как под землей, так и на открытых участках. Место повреждения не всегда легко обнаружить визуально, особенно если оно находится на глубине. Для этого используют различные методики, которые можно разделить на три основные группы: визуальные, акустические и электрические.
1. Визуальный осмотр
Визуальный осмотр — это наиболее простой метод, применяемый в случае, если кабель проложен на поверхности или на видимом участке. Этот метод подходит для обнаружения обрывов на воздушных линиях, либо если повреждение произошло в результате явного внешнего воздействия, такого как землеройные работы или аварии.
Однако данный метод имеет ограничения: если повреждение кабеля произошло под землей или внутри конструкции, найти место разрыва визуально не получится.
2. Акустические методы
Акустические методы поиска обрыва кабеля базируются на использовании звуковых волн для обнаружения мест повреждения. Одним из распространенных способов является использование так называемого кабелеискателя. Принцип работы устройства заключается в том, что на кабель подается сигнал определенной частоты, а затем специальный приемник улавливает этот сигнал на поверхности земли. Если сигнал внезапно ослабевает или прекращается — это может свидетельствовать о месте обрыва.
Также в практике используется метод «ударной волны» — при обрыве кабеля создается электрический импульс, который вызывает звуковую волну. Специализированные устройства улавливают эту волну и позволяют определить точное место разрыва.
3. Электрические методы
Электрические методы являются наиболее точными и широко используемыми для поиска места обрыва кабеля. Вот некоторые из них:

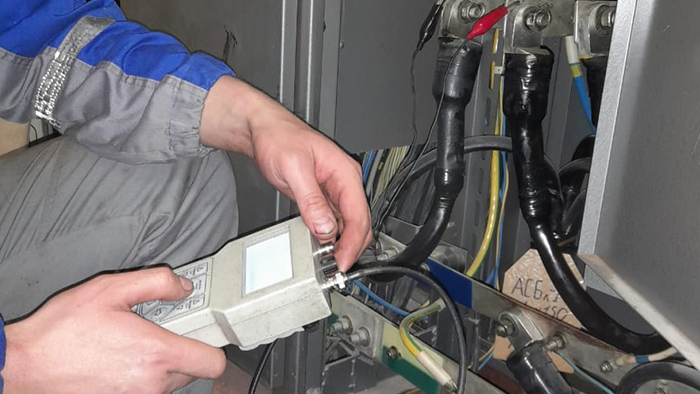

- Метод рефлектометрии (TDR — Time Domain Reflectometry). Этот метод позволяет выявить место разрыва с высокой точностью. Принцип работы основан на подаче импульса вдоль кабеля и измерении времени возврата сигнала. Если кабель цел, импульс проходит до конца. Если есть обрыв, импульс отражается от места повреждения. Используя скорость распространения сигнала и время его отражения, можно рассчитать расстояние до места обрыва.
- Метод сопротивления. Этот метод заключается в измерении сопротивления кабеля. При обрыве в проводнике резко возрастает сопротивление, что указывает на место повреждения. Данный метод наиболее эффективен на коротких дистанциях.
- Метод емкостного зонда. Основан на измерении емкости поврежденного участка кабеля. Изменение емкости кабеля на определенной длине указывает на наличие повреждений или обрыва.
4. Георадар
Георадар — это современное устройство, позволяющее сканировать землю и выявлять наличие объектов, в том числе и кабелей. Применение георадара позволяет не только обнаружить место обрыва кабеля, но и точно определить его расположение под землей. Эта технология особенно полезна при работе с глубокими или сложными трассами, где другие методы могут быть менее эффективны.
5. Тепловизионный анализ
При наличии электрических повреждений часто возникают локальные участки перегрева, которые можно обнаружить с помощью тепловизоров. Этот метод эффективен для высоковольтных кабелей и ситуаций, когда повреждение кабеля сопровождается коротким замыканием или утечкой тока.
Выбор метода в зависимости от типа кабеля
Тип кабеля также играет важную роль в выборе метода поиска обрыва. Для силовых кабелей наиболее эффективны электрические методы, такие как рефлектометрия или измерение сопротивления. В то время как для оптоволоконных кабелей используются специальные оптические рефлектометры (OTDR), которые анализируют прохождение светового сигнала через оптические волокна.
Предотвращение обрывов кабелей
Для минимизации риска обрыва кабеля важно проводить регулярные профилактические работы:
- Правильная укладка кабеля. Качественная изоляция и правильное расположение кабелей в почве с соблюдением стандартов минимизируют риск повреждений.
- Использование защитных труб. При прокладке кабеля под землей необходимо использовать защитные трубы и оболочки, предотвращающие механическое воздействие.
- Регулярная диагностика. Периодические проверки состояния кабелей с использованием рефлектометров и других приборов позволяют заранее выявить слабые места и предотвратить аварии.
Заключение
Поиск места обрыва кабеля — сложный процесс, требующий использования различных методов и технологий. Выбор конкретного подхода зависит от множества факторов: типа кабеля, глубины его залегания, условий окружающей среды и причин повреждения. Современные технологии позволяют точно и быстро выявлять места обрывов, что значительно сокращает время простоя систем и экономит средства на ремонт.
