Трубопроводы – это кровеносная система современной цивилизации, по которой транспортируются жизненно важные ресурсы: вода, тепло, газ, нефть, химические вещества. От надежности и долговечности этих систем напрямую зависит функционирование целых отраслей промышленности, коммунального хозяйства и комфорт миллионов людей. Неотъемлемой частью любой трубопроводной системы являются опоры. Они несут на себе вес трубы с содержимым, компенсируют температурные деформации и предотвращают провисание, тем самым обеспечивая целостность и безаварийную работу всей сети. Среди многообразия опорных конструкций особое место занимают хомутовые опоры, отличающиеся простотой, надежностью и универсальностью, подробнее https://pipes-ppu.ru/katalog/opori-truboprovodov/opori-homutovie/.
Назначение хомутовых опор
Хомутовые опоры играют критически важную роль в обеспечении правильной эксплуатации трубопроводов. Их основные функции включают:
- Поддержание веса: Опоры принимают на себя нагрузку от веса самой трубы, транспортируемой среды, изоляции, а также от возможных внешних воздействий (снег, лед).
- Компенсация температурных деформаций: При изменении температуры среды или окружающей среды, трубопроводы расширяются или сжимаются. Хомутовые опоры, особенно скользящего типа, позволяют трубам безопасно перемещаться, предотвращая возникновение недопустимых напряжений в материале и сварных швах.
- Снижение нагрузок: Правильно расположенные опоры перераспределяют нагрузки, снижая концентрацию напряжений в критических точках (например, в местах изгибов или соединений).
- Предотвращение провисания: Опоры удерживают трубу на заданном уровне, исключая ее провисание под действием собственного веса, что особенно важно для длинных участков трубопровода.
- Направление движения: Неподвижные опоры фиксируют трубопровод в определенных точках, тогда как скользящие опоры направляют движение трубы при температурных колебаниях, не давая ей смещаться хаотично.
Конструктивные особенности и виды хомутовых опор

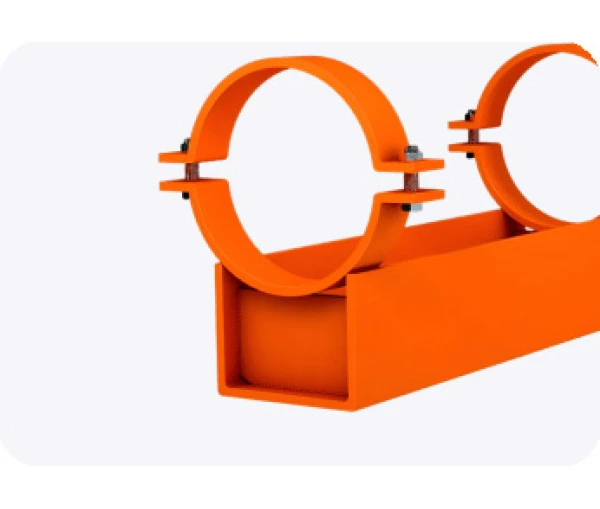

Конструкция хомутовой опоры, как правило, проста и состоит из нескольких ключевых элементов:
- Хомут (зажим): Основная деталь, непосредственно охватывающая трубу. Может быть разъемным или цельным.
- Опорный элемент: Часть опоры, которая контактирует с несущей конструкцией (стеной, потолком, полом). Это может быть планка, швеллер, уголок или другая металлическая деталь.
- Крепеж: Болты, гайки, сварные соединения, анкеры, необходимые для фиксации опоры к трубопроводу и несущей конструкции.
Хомутовые опоры можно классифицировать по нескольким признакам:
По типу фиксации:
- Неподвижные хомутовые опоры: Жестко фиксируют трубу, предотвращая ее смещение в любом направлении. Они используются в местах, где требуется строгое позиционирование трубопровода.
- Скользящие хомутовые опоры: Позволяют трубе смещаться вдоль своей оси, что необходимо для компенсации тепловых расширений. Хомут в таких опорах свободно скользит по опорному элементу.
- Катковые хомутовые опоры: Разновидность скользящих опор, где между трубой и опорным элементом установлены ролики или катки. Это значительно снижает силу трения, позволяя компенсировать большие температурные деформации.
По материалу: Чаще всего изготавливаются из углеродистой стали, но для агрессивных сред применяют нержавеющую сталь или специальные покрытия. Для некоторых низкотемпературных трубопроводов могут использоваться опоры из чугуна.
По способу крепления: Хомутовые опоры могут крепиться к потолку (подвесные), к стене (пристенные) или к полу.
Преимущества использования хомутовых опор
Хомутовые опоры завоевали широкое признание благодаря ряду существенных преимуществ:
- Простота конструкции и монтажа: Монтаж хомутовых опор не требует сложного оборудования и высокой квалификации, что значительно сокращает время и затраты на установку.
- Надежность и долговечность: При правильном выборе материала и монтаже, хомутовые опоры способны выдерживать значительные нагрузки и служить десятилетиями, обеспечивая стабильную работу трубопровода.
- Экономическая эффективность: По сравнению с другими типами опор (например, пружинными или блочными), хомутовые опоры, как правило, имеют более низкую стоимость.
- Универсальность: Благодаря возможности регулировки размера хомута, они могут применяться для трубопроводов различного диаметра.
- Компактность: Хомутовые опоры занимают минимум места, что особенно ценно в условиях ограниченного пространства, например, в технических коридорах или подвалах зданий.
Сферы применения
Хомутовые опоры находят широкое применение практически во всех отраслях, где используются трубопроводные системы:
- Промышленность: Нефтегазовая, химическая, металлургическая, пищевая промышленность – везде, где требуется транспортировка различных сред.
- Энергетика: Тепловые электростанции, котельные, системы отопления зданий.
- ЖКХ: Системы водоснабжения, канализации, газоснабжения.
- Строительство: При монтаже временных и постоянных трубопроводов.
Особенности выбора и монтажа
Для обеспечения максимальной надежности и долговечности трубопроводной системы, выбор и монтаж хомутовых опор должны производиться с учетом следующих факторов:
- Диаметр и вес трубопровода: Опора должна соответствовать размеру трубы и быть рассчитана на необходимую нагрузку.
- Тип транспортируемой среды и температура: Для агрессивных сред необходимы опоры из коррозионностойких материалов или со специальными покрытиями.
- Температурный режим определяет необходимость использования скользящих или катковых опор.
- Расположение опор: Расстояние между опорами рассчитывается исходя из диаметра трубы, ее веса и материала, а также типа транспортируемой среды.
- Условия эксплуатации: Учитываются внешние факторы, такие как вибрация, сейсмическая активность, наличие влаги или агрессивных веществ в воздухе.
Заключение
Хомутовые опоры, несмотря на свою кажущуюся простоту, являются критически важным элементом любой трубопроводной системы. Они обеспечивают поддержку, компенсируют температурные нагрузки и гарантируют долговечность и безаварийность эксплуатации. Правильный выбор типа хомутовой опоры, ее материала и грамотный монтаж – залог бесперебойной работы инженерных коммуникаций, будь то промышленный объект или жилой дом. Инвестиции в качественные хомутовые опоры и их профессиональную установку – это инвестиции в надежность и безопасность.
